產品介紹

 CT雙溝型銅滑觸線也稱電車線、龍門吊滑觸線，由無氧銅棒、硬性懸吊總成、終端懸垂、蝶式銅饋電線夾、集電器等配件組合而成。

       該產品導體材質選用優質無氧銅，產品具有以下特點：

       1、產品導電率高、電阻小、載流量大，安全性能穩定；

       2、長度方向無接頭、無焊點，強度高，耐磨、耐腐蝕，使用壽命長；

       3、雙溝型銅滑觸線集電器總成采用二級絕緣、不脫線、不漏電、饋電性能好、軸向跨度大，能與銅滑觸線始終保持適度的接觸壓力；

       4、滑觸線整體安裝簡單，維護方便，工作中不會碰擊起火花。

       該CT雙溝型銅滑觸線因其優異的綜合性能，被廣泛用應用于港口碼頭、貨場大型門式起重機、冶金礦山的移動供電。隨著交通業的發展，電車、地鐵以及高鐵等行業也廣泛使用電車線。

滑觸線集電器的規格及技術參數

1）銅接觸線產品按截面積分不同規格。產品型號用以下形式表示。



2）雙溝型銅滑觸線的規格，見表1：

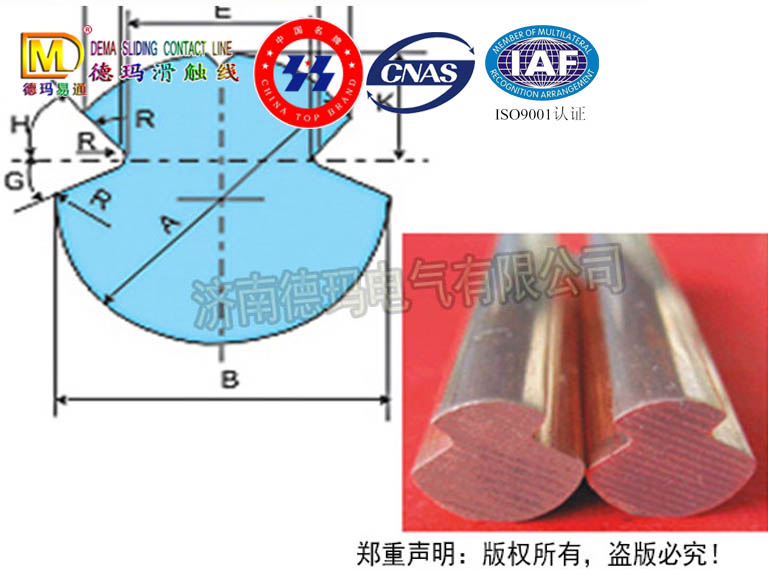

表1   雙溝型銅滑觸線的規格

標稱面積/mm2	計算面積/mm2	尺寸及公差/mm							角度及偏差		單位質量 /（Kg/Km）
		A ±1%	B ±2%	C ±2%	D +4% -2%	E	K	R	G	H
									±1°
65	65	9.30	10.19	8.05	5.70	5.32	2.15	0.60	35°	50°	582
85	85	10.80	11.76	8.05	5.70	5.32	2.90	0.60	35°	50°	763
85（T）	86	10.80	10.76	9.40	7.24	6.80	4.60	0.40	27°	51°	768
100	100	11.80	12.81	8.05	5.70	5.32	3.40	0.60	35°	50°	893
110	111	12.34	12.34	9.73	7.24	6.80	4.67	0.40	27°	51°	990
120	121	12.90	12.90	9.76	7.24	6.80	4.35	0.40	27°	51°	1080
150	151	14.40	14.40	9.71	7.24	6.80	4.00	0.40	27°	51°	1347
注：截面積允許偏差為計算截面積的±3%。
