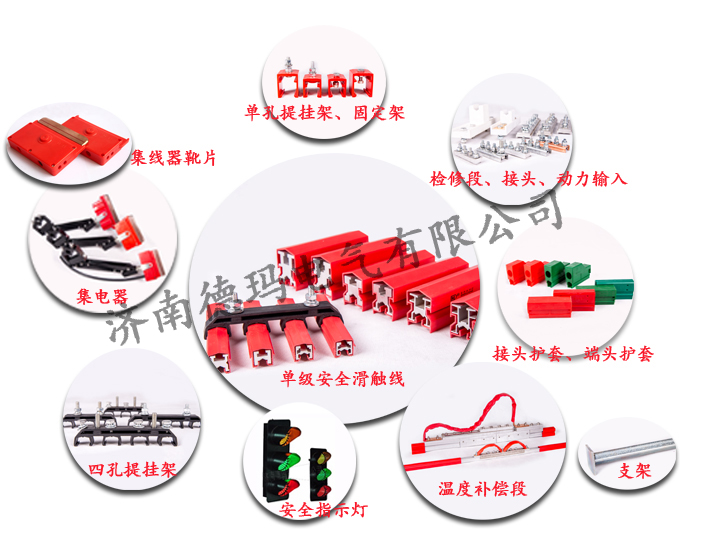

DMHX型單級安全滑觸線是一種新型的向移動機械設備饋電的供電系統，導體為特殊配方優質鋁合金型材，其外裝護套采用特殊聚氯乙烯原料，起到防雨、防塵、防雪、防觸電的安全作用。機構簡單、安裝維護方便，被廣泛用于礦山、冶金、化工、機械、碼頭、貨場等移動設備供電，單級安全滑觸線配件主要配件有集電器、靴片、靴盒、螺栓、接頭護套、端頭護套、固定架、提掛架、端頭護套、支架、動力輸入、檢修段、溫度補償器、接頭、信號指示燈等配件構成。
1、單級滑觸線的集線器，集電器可三維空間運動，能滿足供電設備的不間斷供電；采用雙絕緣設計，工作更安全可靠。單級滑觸線集電器上面有滑塊和集電器外殼構成，材質為銅石墨合金
2、靴片，集電器薛片學名也叫集電器刀片、集電器刀頭、集電器碳刷，觸靴是集電器的最關鍵部件，我公司的觸靴是采用石墨合金銅專利配方，經高溫處理特殊工藝制作而成，耐磨性是國內同類產品的4-5倍。
3、接頭護套，連接兩根滑觸線電纜用的，滑觸線通常每根拼接組成的。
4、端頭護套，是連接每一根滑線的端頭，用來保持滑線的絕緣性，提高安全性能。
5、接頭護套，滑觸線接頭護套主要用在兩根滑觸線連接的部位，接頭護套因其安裝部位發熱溫升略大，因此在選材時也比滑觸線護套用料要求高一些。
6、支架，用來懸掛提掛架，導線通過提掛架懸掛在角鋼支架上，角鋼支架用導軌壓板螺栓壓緊在行車軌道的墊板上或焊接在導軌的墊板上，也可固定在導軌梁的預留孔上。
7、動力輸入，是連接電源線和導線的部件。通過該部件，電源的電力傳導至導線上，該段有塑料護套，接完線后罩上即可。
8、檢修段，用在2臺以上共用一條滑觸線的情況。有一臺行車需要檢修而其他行車仍需運行，此時可設置檢修段，只需斷掉需要檢修設備的一段導線的供電即可。該部件屬特殊訂購部件。
9、滑觸線溫度補償段又稱熱脹補償段，用來補償溫度變化而引起的導線長度變化。輕型軌長度超過150米時設置，重型軌超過200米時設置。
10、提掛架、固定架，用來固定單級滑觸線的位置，提掛架的一頭連接角鋼支架，一頭連接單級滑觸線。
11、接頭，滑觸線鋁接頭用來連接兩根導線的部件，采用和滑導線導桿相同的材料，并且加大了與兩個導桿的接觸面積，保證了和導桿具有同樣特性，減小了能量的損耗。

12、信號指示燈，主要用來顯示電流運行情況，保持行車正常運轉。
